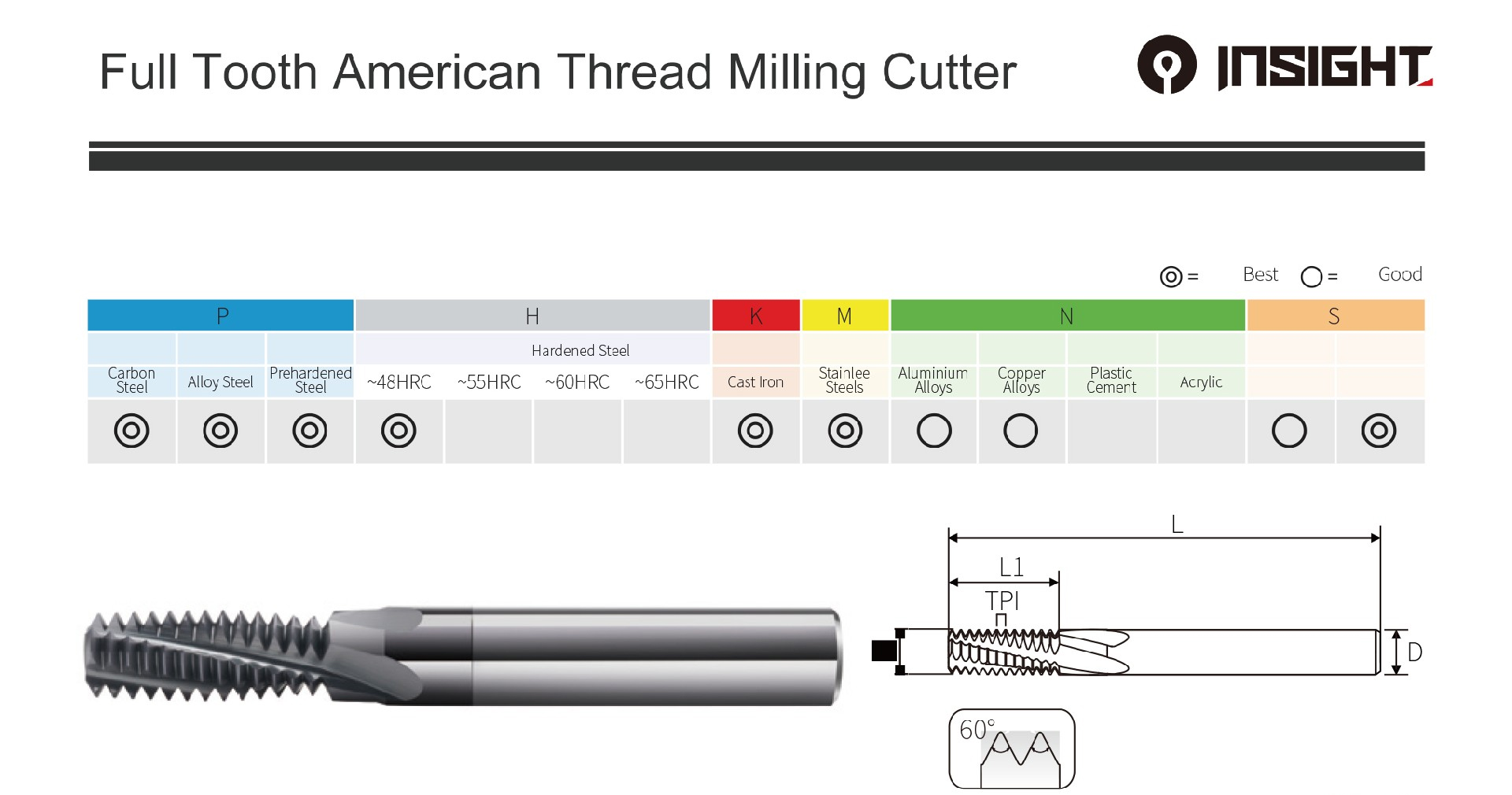

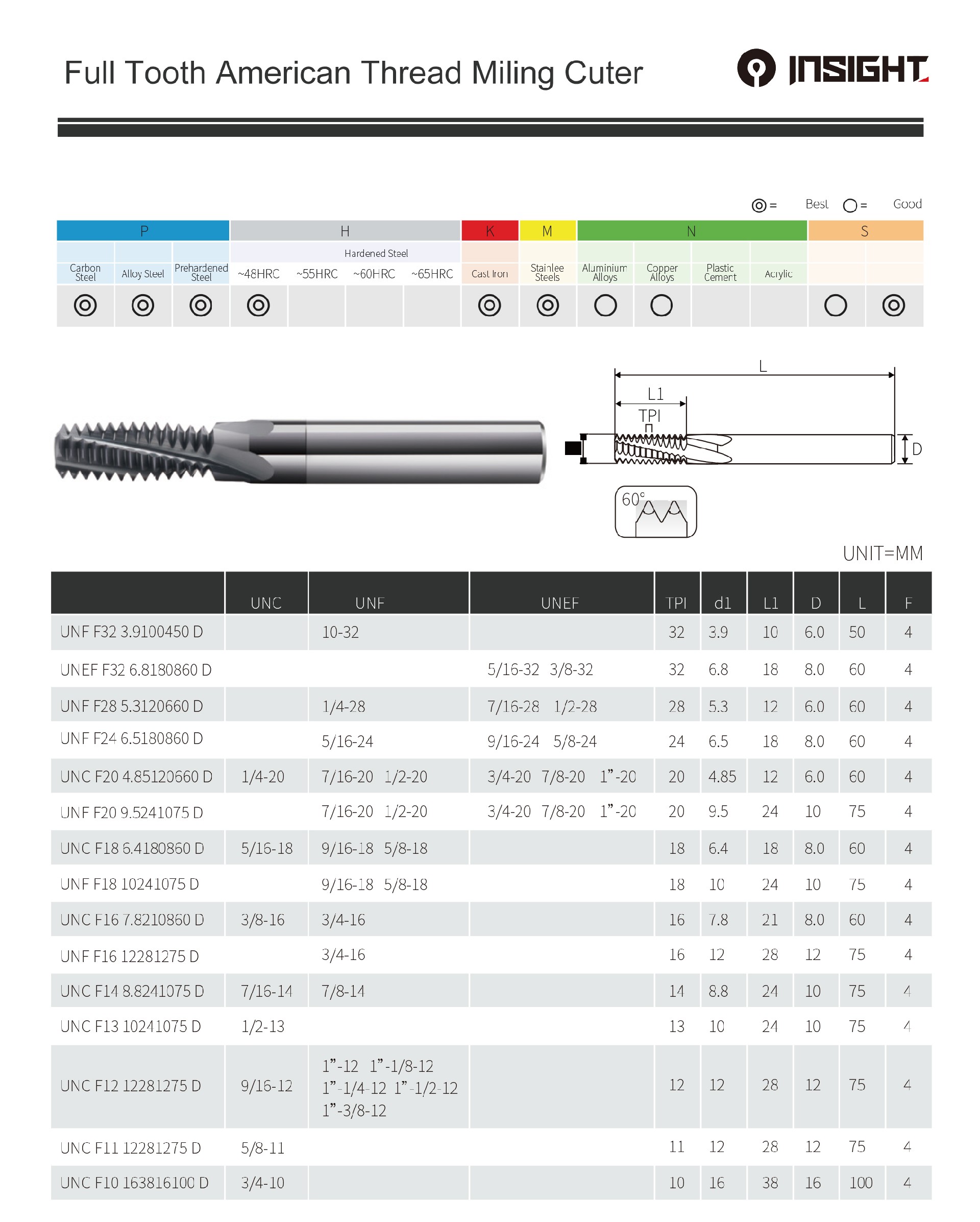

Order | UNC | UNC | UNEF | TPI | d1 | L1 | D | L | F |
UNF F32 3.9100450 D | 10-32 | 32 | 3.9 | 10 | 6.0 | 50 | 4 | ||
UNEF F32 6.8180860 D | 5/16-32 3/8-32 | 32 | 6.8 | 18 | 8.0 | 60 | 4 | ||
UNF F28 5.3120660 D | 1/4-28 | 7/16-28 1/2-28 | 28 | 5.3 | 12 | 6.0 | 60 | 4 | |
UNF F24 6.5180860 D | 5/16-24 | 9/16-24 5/8-24 | 24 | 6.5 | 18 | 8.0 | 60 | 4 | |
UNC F20 4.85120660 D | 1/4-20 | 7/16-20 1/2-20 | 3/4-20 7/8-20 1”-20 | 20 | 4.85 | 12 | 6.0 | 60 | 4 |
UNF F20 9.5241075 D | 7/16-20 1/2-20 | 3/4-20 7/8-20 1”-20 | 20 | 9.5 | 24 | 10 | 75 | 4 | |
UNC F18 6.4180860 D | 5/16-18 | 9/16-18 5/8-18 | 18 | 6.4 | 18 | 8.0 | 60 | 4 | |
UNF F18 10241075 D | 9/16-18 5/8-18 | 18 | 10 | 24 | 10 | 75 | 4 | ||
UNC F16 7.8210860 D | 3/8-16 | 3/4-16 | 16 | 7.8 | 21 | 8.0 | 60 | 4 | |
UNF F16 12281275 D | 3/4-16 | 16 | 12 | 28 | 12 | 75 | 4 | ||
UNC F14 8.8241075 D | 7/16-14 | 7/8-14 | 14 | 8.8 | 24 | 10 | 75 | 4 | |
UNC F13 10241075 D | 1/2-13 | 14 | 10 | 24 | 10 | 75 | 4 | ||
UNC F12 12281275 D | 9/16-12 | 1”-12 1”-1/8-12 1”-1/4-12 1”-1/2-12 1”-3/8-12 | 12 | 12 | 28 | 12 | 75 | 4 | |
UNC F11 12281275 D | 5/8-11 | 11 | 12 | 28 | 12 | 75 | 4 | ||
UNC F10 163816100 D | 3/4-10 | 10 | 16 | 38 | 16 | 100 | 4 |

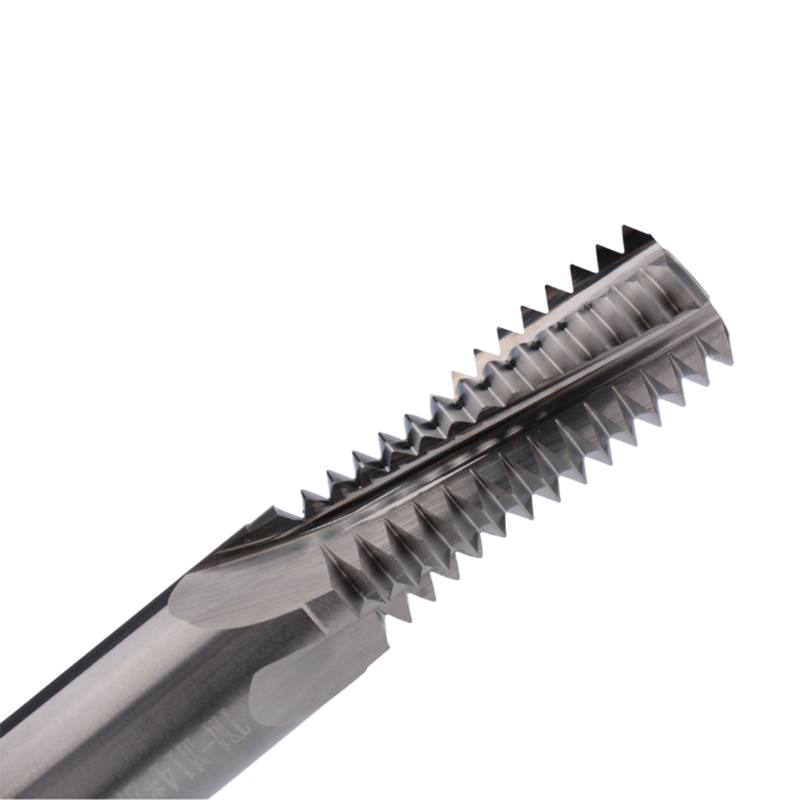

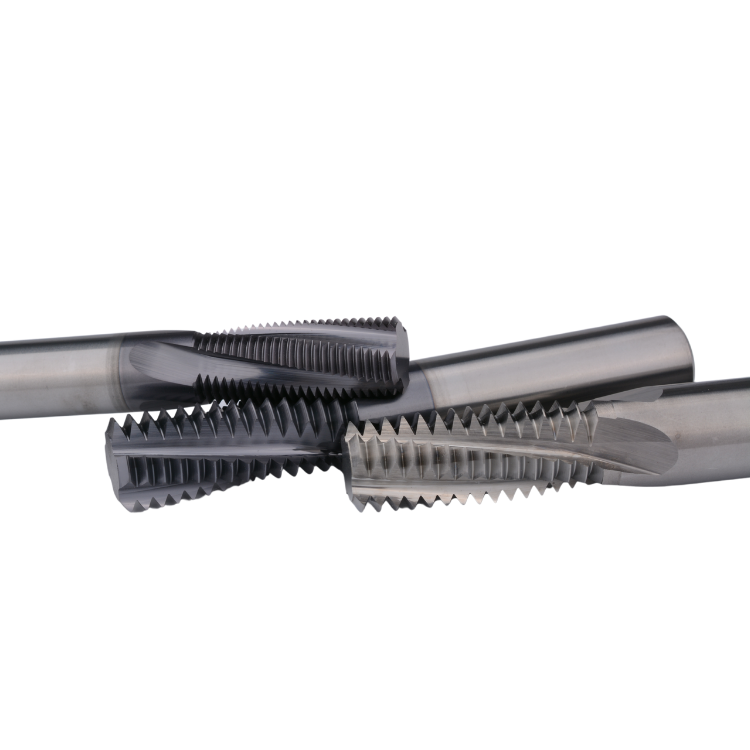

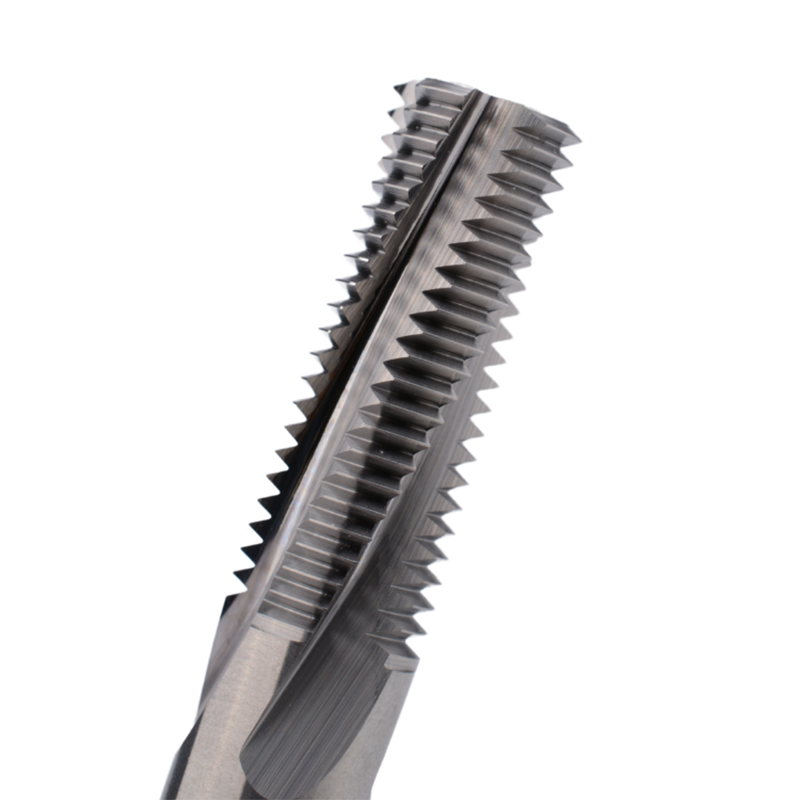

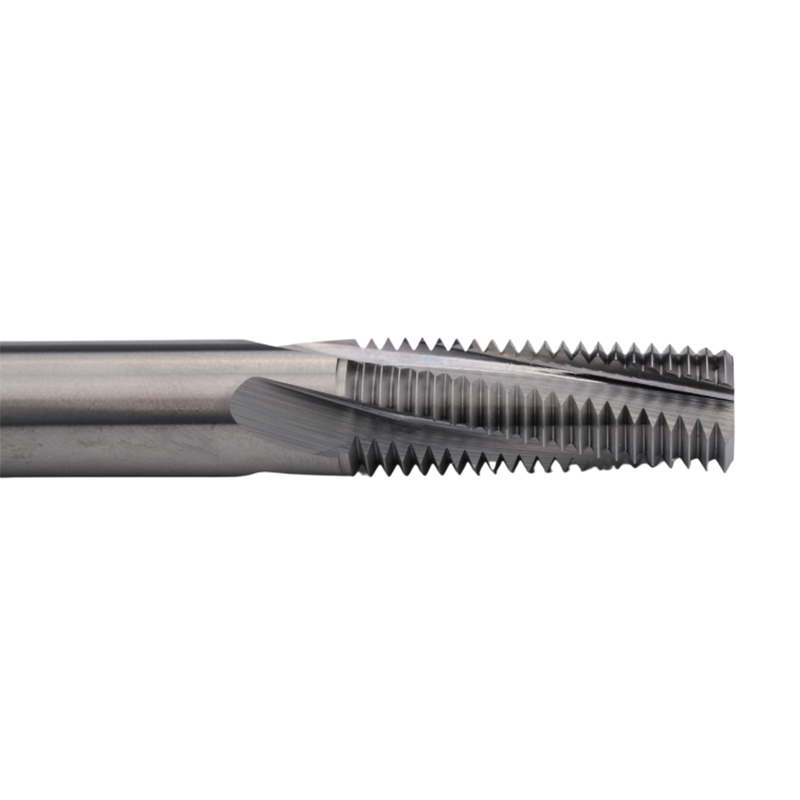

1.High quality tungsten steel rod. Each milling cutter is tested multiple times.
2.High density coating technology, excellent wear resistance and effective heat insulation ensure a long tool life.
3.High precision thread, multi-chip groove design, smooth chip discharge, smooth no burrs.
4.Universal round handle to achieve minimal runout.
Tool Type | Full Toot Thread Milling Tool |
Material | Tungsten |
Roundness | 0.001mm |
Straightness | 0.002mm |
Milling Cutter Tolerance | ≤0.01mm |
Number of Flutes | 3-4 Flutes |
Machine | CNC, Drilling and tapping machine... |
